3:2 横屏 · Normally Black · 有效区域 69.70 × 46.46mm · AXS15231B · 4-SPI · 全视角。
01 · PRODUCT POSITIONING
V1 已确认产品定位
门店现场的 AI 经营执行助手
用语音接住问题，用主动提醒推动执行，用关键数据提示风险， 用小程序完成复杂查看、编辑、审批与交付。
听唤醒、理解、确认
说结论、提醒、风险
看状态、任务、数据
做复杂动作回小程序
终端边界
已确认
- 负责
- 语音采集、短内容、播报、提醒、确认、设备状态
- 不负责
- 长报告、复杂表单、采购支付、内容编辑和审批
- 复杂动作
- 通过二维码恢复本轮门店、任务与确认上下文
- 事实来源
- 业务系统与带时间戳的门店上下文，不使用模型猜测
已确认
硬件或产品基线已经确定
V1 建议亿货宝建议采用的体验标准
待厂商确认依赖固件、屏幕或音频能力
02 · INTERACTION WORKBENCH
终端交互沙盘
把设备、场景、角色、优先级和网络状态放到同一条时间线上观察。
店主
阿 阿福
今天想先处理什么？
就绪
屏幕原始坐标
0.67× · 480 × 320
V1 建议
00:00
03 · SCREEN FOUNDATIONS
小屏基础规范
屏幕是轻提醒和快速反馈层；脸部、语音状态与关键信息统一沿用小程序品牌紫。
采用 480 × 270 逻辑画布；内容 Token 按 1.23 倍放大，393 × 246 安全区居中。
内容视口 480 × 292 · 坐标原点 x0 / y28
0480 px
0320 px
深色底减少环境反光干扰。
来自阿福小程序，用于进度、选中和大型图形。
用于浅色页面上的文字、按钮和导航。
深色屏上的脸部、小字号和关键数字。
用于呼吸、音浪、思考和播报光效。
只作状态条或图标点缀，不改变脸部颜色。
只用于已确认成功的勾选和标识。
用于失败、拒绝和权限标识，不大面积铺色。
基于 480 × 320 物理画布；业务模板坐标相对状态栏下方 480 × 292 视口。
待实机确认8～16 个中文字符
描述对象，不重复播报全文。
最长 40 个字符
优先两行，每行约 16～20 字。
单屏最多 3 条
按紧急程度排序，不做滚动列表。
同屏最多 3 个指标
超过三项时拆屏或回小程序查看。
04 · HOME & SYSTEM UI
Home 与系统界面
管理模式常驻入口使用固件本地 LVGL 页面；云端业务屏不能接管网络、音量或雷达设置。
管理 Home 固定结构
- 28px 公共状态栏全部 1.0 Screen 共用；模式、Wi-Fi、音量和四节电池由固件实时驱动。
- 58px 时间问候区时间最大，日期横排，问候语只占右侧剩余空间。
- 2×2 入口区位置固定：问阿福、进店客流、阿福小程序、设置。
- 实物化 3D 图标图标与阿福 Logo 使用一致的体积、材质和高光方向。
SCR-HOM-001 管理 HomeFB-TPL-HOME-MANAGEMENT-01INFORMATION ARCHITECTURE
入口与页面跳转
二级页返回上级，Home 不显示返回按钮。
SCR-HOM-001管理 Home固件本地SCR-VOI-004手动唤醒后直接进入聆听SCR-HOM-006日 / 周 / 月SCR-QRC-009云端二维码SCR-HOM-002进入系统设置SCR-HOM-002V1 建议设置首页
网络配置、扫码绑定、音量调节、客流设置；入口展示状态摘要。
FB-TPL-SETTINGS-HUB-01SCR-HOM-003待厂商确认网络配置
页头显示在线 / 离线 / 连接中与 SSID；已连接可刷新，已保存可重连或删除，密码 10 秒后自动隐藏。
FB-TPL-NETWORK-CONFIG-01SCR-HOM-004V1 建议音量调节
页头显示静音或当前档位；独立静音 + 连续滑杆，松手吸附至 25%、50%、75%、100%。
FB-TPL-VOLUME-CONTROL-01SCR-HOM-005待厂商确认客流设置
采集开关、雷达在线与校准；只统计匿名进出。
FB-TPL-RADAR-SETTINGS-01SCR-HOM-006V1 建议进店客流
日、周、月指标和趋势；覆盖空、离线、过期与待校准。
FB-TPL-TRAFFIC-DASHBOARD-01SCR-QRC-009V1 建议阿福小程序
重庆云端生成 PNG URL，终端下载渲染，默认 5 分钟有效。
FB-TPL-QRCODE-01SYSTEM COMPONENT CONTRACT
系统组件与复用规则
状态栏是全部阿福 1.0 Screen 的公共固件壳；其余系统组件只在本地页面组合，业务图鉴组件继续由云端 Screen 使用。
组件用途与状态内容限制LVGL 控件
TerminalStatusBar阿福 1.0 全部 Screen 常驻；Wi-Fi 0～3 格、静音/四档音量、电池 1～4 节及充电28px；管理 / 访客 / 设备模式firmware_shellHomeClockBand时间、星期、日期和两行问候问候各 ≤ 10 字clock_bandHomeEntryTile常态、按下、禁用；固定 2×2，不重排标题 ≤ 6 字，说明 ≤ 12 字entry_gridSystemPageHeader二级页返回与标题；不重复展示模式名40px；标题 ≤ 8 字page_headerSystemSlider拖动预览、松手吸附、静音与恢复四档 25% 步进volume_sliderNetworkFormSSID、密码、查看 10 秒、连接反馈凭据永不进入 Registry/MQTTnetwork_formSavedWifiList已连接、重新连接、删除确认最多 3 条可见saved_wifi_listSegmentedTabs今日、本周、本月单选固定 3 项period_tabsTrafficMetricSummary1～3 个匿名客流指标数字不换行metric_summaryTrendChart小时、七日或月度趋势最多 24 个点trend_chartTrafficEventList匿名进入/离开事件最多 3 条，不含身份event_listInlineStatus加载、成功、失败、离线、过期、待校准结论 1 行 + 说明 2 行inline_statusCompactConfirmDialog删除常用网络等高风险本地动作只保留取消与确认confirm_dialogmanagement管理模式Home、经营、任务、数据、通知、培训与普通业务二维码。visitor访客模式消费者问答、身份验证二维码和访客侧权限提示。device设备模式配网、绑定、设备生命周期及设备服务异常。模式、Wi-Fi、音量和电池均由固件本地输入驱动；不进入 screen_render_v1 或 MQTT screen.params。

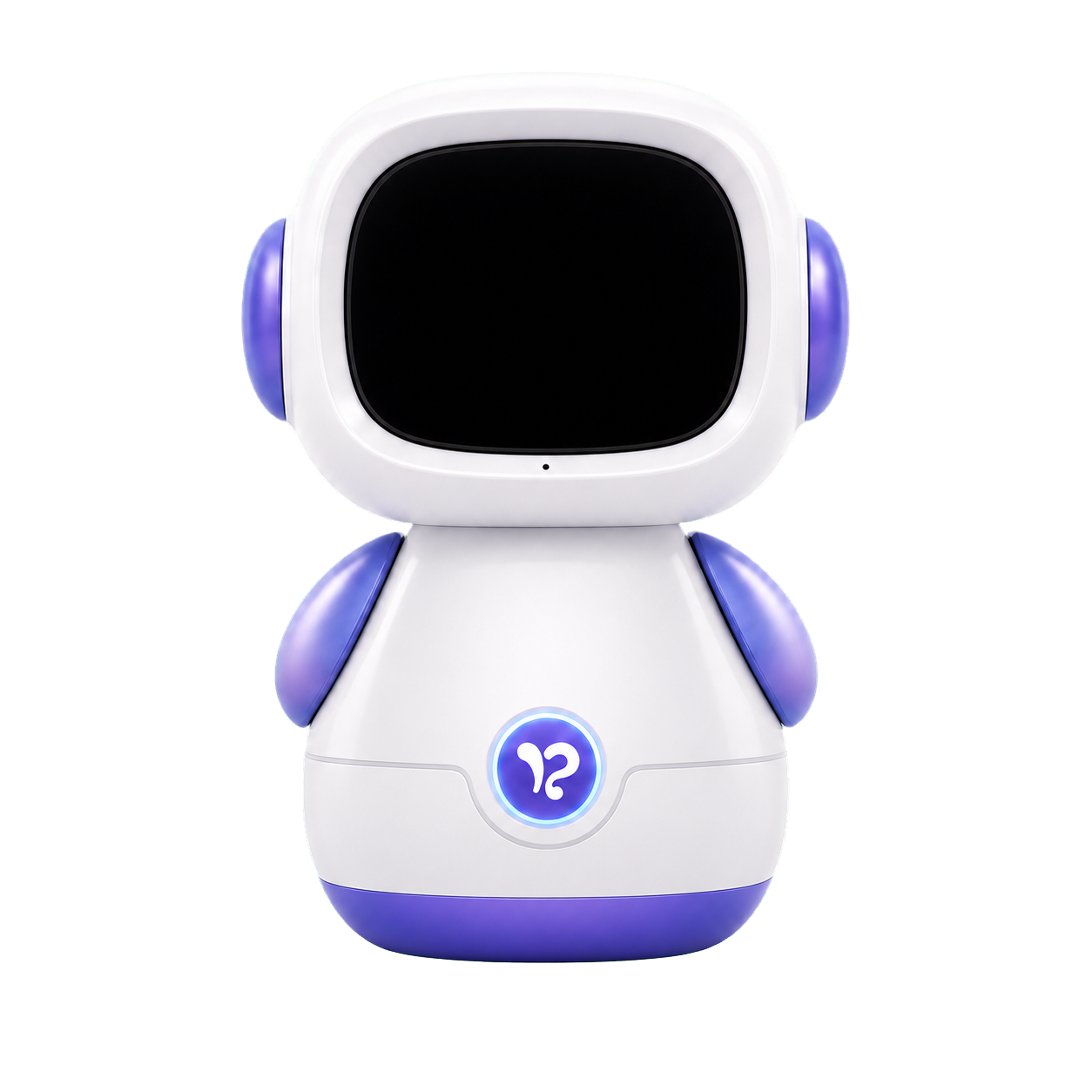

3.35 英寸、480×320、直角 TFT；四宫格顺序和主文案以 Home Demo V1.5 为准。
状态栏为固件公共外壳，不进入 screen_render_v1.params；业务模板坐标相对下方 480×292 内容视口。SSID 可展示，密码不进入 Registry、MQTT、Dify、日志或规范截图。
系统软键盘、安全凭据存储、雷达校准、电池与音量回调需厂商确认。
本章只提供阿福 1.0 坐标；阿福 2.0 不做推断式拉伸。
05 · MULTIMODAL STATE
屏幕、语音与表情如何协同
每轮只保留一个视觉焦点，屏幕和语音表达同一个结论。
屏幕先出现或与 TTS 同时
不要先说完再补屏幕，用户会失去上下文。
播报结束立即回到就绪
基础语音主链路不设置独立结果保留状态。
播报期间不可打断
等待 TTS 播放完成并回到就绪后，用户再次唤醒发起新问题。
紧急可以抢占普通内容
同级通知按时间排序，过期通知不再补播。
06 · COMPONENT SYSTEM
精密经营终端组件系统
深色高对比、品牌紫聚焦、语义色辅助。组件按信息语义复用，不按文案外观临时拼装。
设计风格精密经营终端
面向门店现场的工业化经营工具，不做消费级娱乐屏，也不做缩小版小程序。
- 布局变化
- 3 / 10
- 动效强度
- 4 / 10
- 信息密度
- 7 / 10
DESIGN TOKENS
双设备字号与间距基线
数字不换行；空间不足时切换组件密度或字号层级，不截断核心经营数据。
| 语义 Token | 阿福 1.0 | 阿福 2.0 | 使用规则 |
|---|---|---|---|
screen-title | 24px | 30px | 单行标题，最多 16 个中文字符 |
value-lg / md / sm | 32 / 28 / 22px | 39 / 34 / 27px | 按单、双、三指标自动切换 |
body / label / caption | 16 / 12 / 10px | 20 / 15 / 12px | 正文最多两行，标签和说明不承担主结论 |
space-1…5 | 4 / 8 / 12 / 16 / 20px | 5 / 10 / 15 / 20 / 25px | 组件内部只使用五档间距 |
line-height | 数字 1.05 · 标题 1.15 · 正文 1.35 | 禁止用固定高度压缩文字行盒 | |
TERMINAL COMPONENTS
屏幕组件目录
同一业务语义只能落在一个主组件中，屏幕不并列两个主焦点。
ScreenCanvas画布与安全区
约束设备纵横比、屏幕边界和内容内边距。
ExpressionFace表情与语音状态
就绪、聆听、思考中和播报只保留中央状态。
MetricGrid¥8,420126¥66.8
经营指标
1～3 个指标使用不同数字字号，核心值不换行。
RankList1保温杯2购物袋
排行列表
序号、对象和可选数值分栏，不使用指标卡代替排行。
InsightSummary+12%主要来自晚市套餐
经营洞察
主变化值与原因拆层，先让用户看懂结论。
SingleActionTask01闭店前提醒活动复盘
单任务
活动复盘提醒使用单任务结构，最多两行大字。
TaskList待提交提交物料制作待采购确认礼品采购
任务列表
执行准备提醒支持 1～3 条动态任务，未使用行必须隐藏。
NoticePanel!营销活动提醒
通知与风险
紫色内容主体配合黄、绿、红语义标识。
ProgressPanel68 / 100
进度
当前值、目标和进度条使用同一数据来源。
QRCodePanel回小程序处理
二维码承接
绑定终端与打开阿福小程序统一使用该模板。
ConfirmationPanel请明确确认或取消17:00 改到 18:00
二次确认
明确对象和变更值，只接受确认或取消。
ErrorPanel!这次没有处理成功
异常兜底
说明失败事实、原因和可继续的出口。
COMPOSITION RULES
复用与组合规则
布局由 `layoutVariant` 决定，`screen.type` 只定义能力类别。
每屏只允许一个主数字、一个主任务或一个状态中心。
单、双、三指标分别使用 lg、md、sm 数字 Token。
内容超限先切换排行、洞察或列表组件，再考虑降低字号。
确认、延期、忽略走语音；复杂动作显示二维码。
SPEC CONTROLS
规范页控件
这些按钮只属于交互沙盘和规范页面，不属于量产终端屏幕。
07 · LVGL TEMPLATE REGISTRY
LVGL 模板注册表
112 个 Screen 使用稳定编号；14 个云端业务模板与 6 个本地系统模板按运行边界隔离。
103 个业务图鉴、6 个本地系统页和 1 个小程序首页二维码。
14 个云端模板 + 6 个仅适配阿福 1.0 的本地系统模板。
14 个微表情与 4 个固定状态动效，并提供首帧 PNG 降级。
screen.params 经模板 Schema 筛选；固定素材明确传 {}。
Dify选择 Screen ID
生成必需参数与 TTS
生成必需参数与 TTS
重庆服务校验模板映射
封装 MQTT 命令
封装 MQTT 命令
设备固件加载 LVGL 页面
填入控件内容
填入控件内容
DEFAULTS ARE NOT PAYLOAD
默认展示信息不能直接透传固件
defaultParams 是 Screen Registry 的完整默认数据；Dify 和重庆服务必须依据 Template Schema 过滤后，才能生成 MQTT 中的 screen.params。例如任务列表中的摘要和表情不会被下发。
QRCODE DELIVERY
云端生成二维码图片，终端下载渲染
Dify 只输出 qr_request.route，按需补充 handoff_ref；重庆服务生成签名 HTTPS PNG URL，设备下载后填入 LVGL qr_image 控件。URL 默认 5 分钟过期。
下载 Registry JSON
下载 JSON Schema
下载首发 Screen 白名单
下载素材 Manifest · 480×320
下载固件素材包 · 480×320
下载首发版 Home/设置 UI 切图包
SCREEN ID MAPPING
110 个 Screen 编号与模板映射
本地系统 Screen 仅支持阿福 1.0；其余业务 Screen 按设备型号加载对应页面与资源包。
Screen ID业务画面Template ID渲染类型默认展示信息
08 · COMPLETE SCREEN ATLAS
全量 UI 状态图鉴
覆盖屏幕 Home、P0 经营、消费者、设备生命周期和异常兜底；每张图鉴均标注 Screen ID 与固件模板。
任务与营销活动 · 本期范围
仅 SCR-CAM-002 执行准备提醒和 SCR-CAM-008 活动复盘提醒标记为 P0 主动提醒；其余营销 Screen 全部保留，暂不定义本期主动推送规则。
屏幕 Home · 一级与二级页面
独立 Tab 收录 6 个固件本地页面、阿福小程序首页二维码，并关联复用 SCR-QRC-002 扫码绑定；两类二维码均复用 FB-TPL-QRCODE-01 通用承接样式。阿福 1.0 全部图鉴由 TerminalStatusBar 作为固件公共外壳，问阿福继续复用既有唤醒与聆听 Screen。
没有匹配的模板。
09 · EXPRESSION SYSTEM
表情与微动效
表情负责传达态度和阶段，不能代替文字结论；以下素材均为阿福 1.0 黑底固件资源。
10 · VOICE UX
语音播报与听觉反馈
先结论，再原因，最后只给一个下一步。
VISIBLE STATE MACHINE
下载高清图

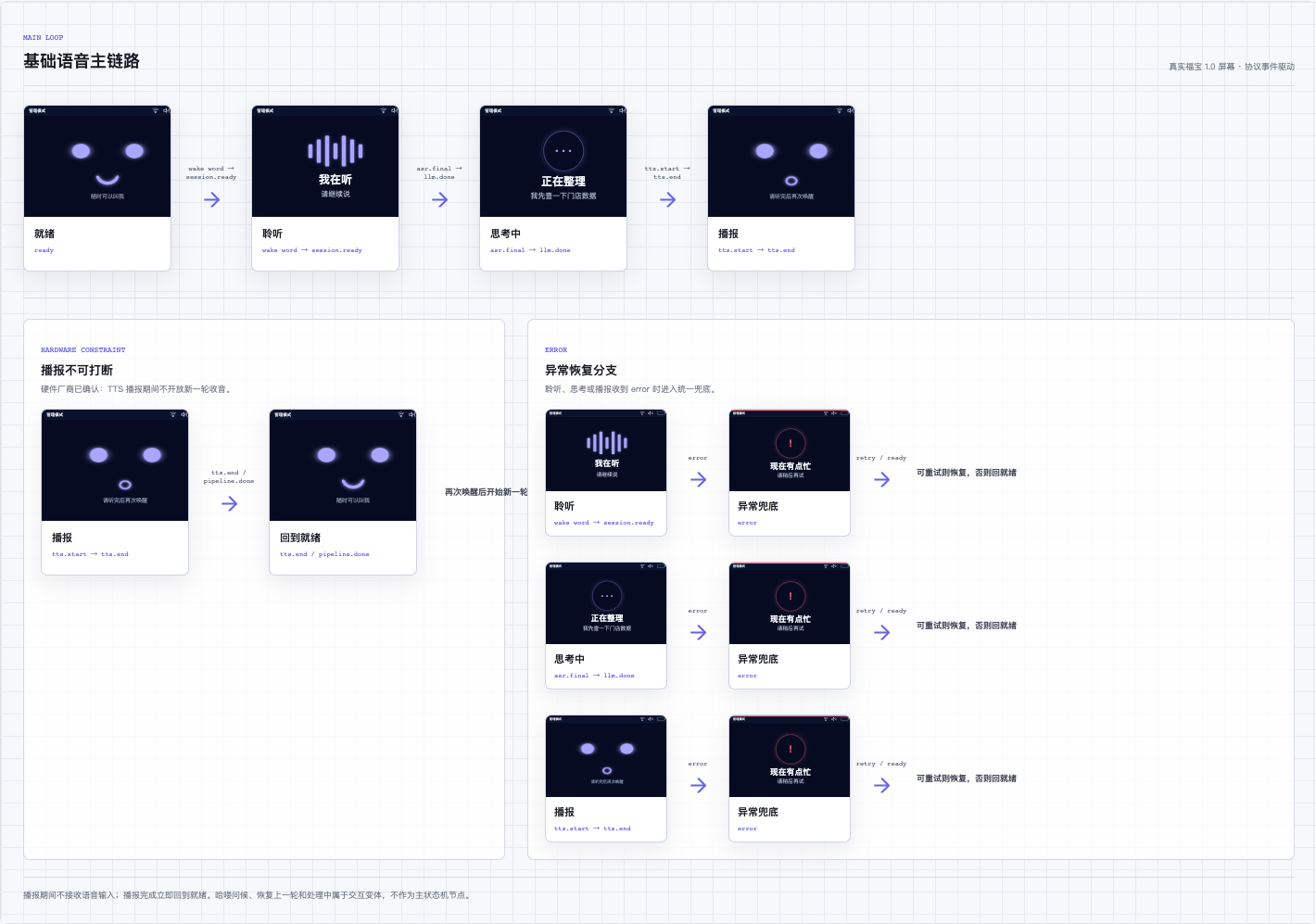

基础语音状态机
使用规范页真实渲染的阿福 1.0 屏幕，串联主链路、不可打断约束和异常恢复；图中事件名与重庆服务协议一致。
音频、气泡和 spoken_text 必须来自同一条播报文本；切换阶段不得复用错误音轨。
one narration source平稳、直接，通常 8～15 秒；不逐字朗读整屏。
conclusion → reason → next先说任务和时间，再给“完成、延期、查看详情”。
earcon → task → options说明风险级别、事实依据和可执行出口，不制造恐慌。
risk → evidence → action复述对象和变更前后值，只接受明确确认或取消。
object → change → confirmTTS 播放期间不启动新一轮 ASR；播报结束立即回到就绪，用户需要再次唤醒。
tts.start → tts.end → ready说明没有成功，不能使用“已经处理”一类误导表达。
failure → reason → handoff只使用公开信息；内部数据请求转身份验证。
public only / verify staff提示音用途要求
唤醒确认设备已进入聆听短、轻、不重复
普通提醒日历、培训、一般通知低打扰
风险提醒库存、超时、指标异常和普通提醒可区分
成功真实写操作执行成功未收到 ACK 不播放
失败操作或设备执行失败必须配文字与 TTS
11 · LAUNCH CAPABILITY SCOPE
首发能力清单
首发版只交付 Home 与系统、基础语音、两类通知提醒和二维码承接；全量版保留后续规划。
12 · CONSUMER MODE
消费者公开问答与隐私边界
门店现场任何人都可能唤醒阿福，身份不明时默认按消费者处理。
13 · DEVICE LIFECYCLE
设备生命周期与异常恢复
绑定状态与连接状态正交：在线、离线和重连不会覆盖已经成立的 bound 关系。
稳定绑定事实unbound / binding / bound
只有解绑成功才能从 bound 回到 unbound。
独立连接状态unknown / connecting / online / offline
连接状态只描述通信，不改变门店归属。
终端呈现边界一个主画面
绑定前由厂商固件负责，事务失败主要由小程序承接。
MINI PROGRAM ONLY
小程序阶段与事务结果
这些步骤参与产品流程，但不是设备持久状态，也不新增终端屏幕。
VISIBLE TERMINAL STATES
终端可见状态与反馈
图鉴保留持久状态、组合态、短暂反馈、管理结果和故障兜底。
14 · AGENT & IOT CONTRACT
Agent、屏幕与终端命令映射
screen_render_v1 通过 Screen ID、Template ID 和按需参数决定显示；action_requests 只表达经过服务端校验的执行意图。
当前标准返回
模型不能直接放行写操作或敏感查询。
Dify 选择 Screen ID，代码节点按 Registry 修正 Template ID 并校验参数。
模板不需要的字段直接省略，不传 null、空字符串或空数组。
App Server 将 qr_request 兑换为短时有效的 PNG URL。
共用 commandId、traceId、deviceId 和 expireAt。
控制指令走 MQTT，大音频文件走 HTTPS/CDN。
区分 received、displayed 和 played。
15 · ACCEPTANCE & HANDOFF
验收、交付与待确认项
业务、体验和技术使用同一套 Screen ID、模板编号与终端状态。
业务验收
体验验收
技术验收
01
字体与字号系统字体、字重、中文渲染和像素密度实机效果。
02
动画格式CSS、序列帧、Lottie 或固件原生动画的支持范围。
03
语音能力TTS 音色、方言、端到端延迟和失败码；硬件已确认不支持播报打断。
04
设备协议MQTT Topic、QoS、TTL、离线保留和设备执行 ACK；OTA 当前接口未提供。
05
输入能力触控不作为 V1 依赖，实体按键能力仍需确认。
